低温环境拖链

  • 冬季耐低温封闭式工程拖链

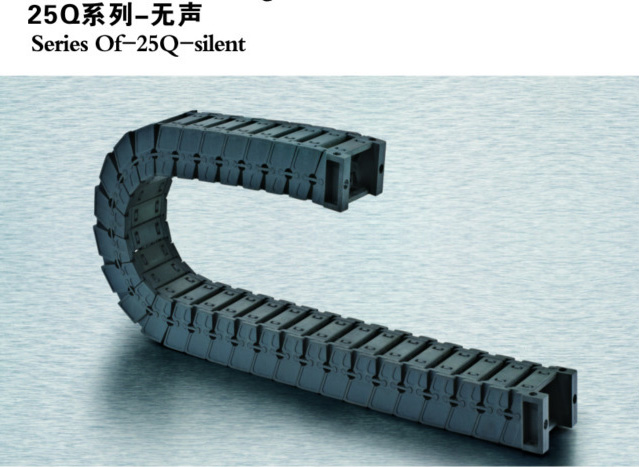

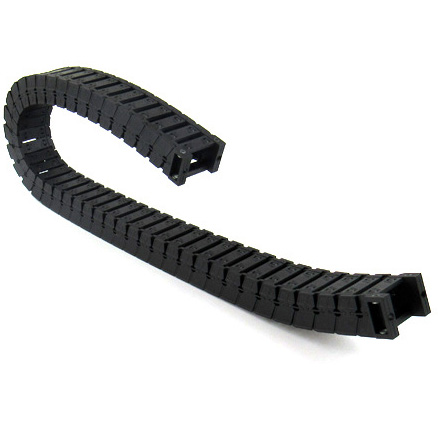

冬季耐低温封闭式工程拖链

冬季耐低温封闭式工程拖链

品牌:金福隆
型号:25*25
材质 :尼龙66增强30%
适用机床:皆可
负载能力: 20
负载重量: 20
不支撑长度: 20000(mm)
弯曲半径: R55 R75 R100
产品特点:强耐磨,易拆装,低噪音,寿命长





拖链的用途和特点

★   拖链已被广泛应用于数控机床﹑电子设备﹑石材机械﹑玻璃机械﹑门窗机械﹑注塑机﹑机械手﹑起重运输设备﹑自动化仓库等.

★   适合于使用在往复运动的场合,能够对内置的电缆﹑油管﹑气管﹑水管等起到牵引和保护作用.

★   拖链每节都能打开,便于安装和.运动时噪音低﹑耐磨﹑可高速运动.

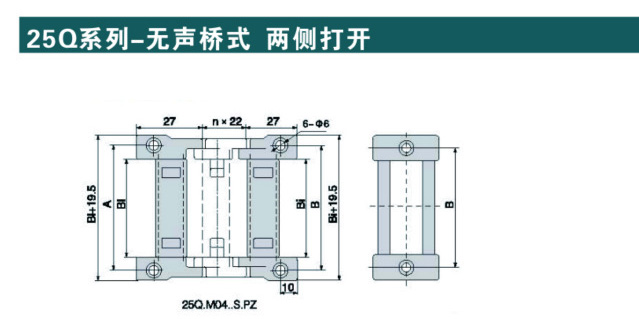

拖链的结构

★   拖链外形似坦克链,由众多单元链节组成,链节之间转动自如.

★   相同系列的拖链内高﹑外高﹑节距相同,拖链内高﹑弯曲半径R可有不同的选择.

★   单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆﹑油管﹑气管等放入拖链内.

★   另可提供分隔片,将拖链内空间按需要分隔开.

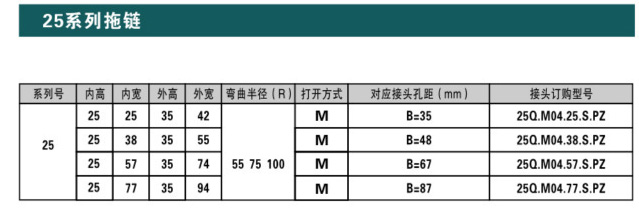

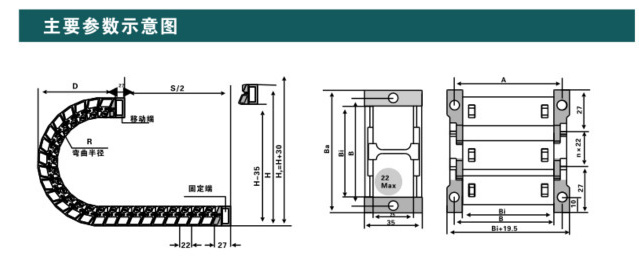

拖链的基本参数

★   材料:增强尼龙,具有高的压力和抗拉负荷,良好的韧性高弹性耐磨性阻燃.高低温时性能稳定,可以使用在室外.

★   抗耐性:耐油﹑盐,并有一定低酸﹑耐碱能力.

★   运行速度和加速度:最高速度可达5米/秒,最高加速度可达5米/秒­2(具体速度﹑加速度视运行情况而定).

★    运行寿命:在正常架空使用情况下,可达500万往复运动次数(具体寿命视运行情况而定).


技术指标

抗拉强度

Tensile strength

108N/mm2

体积电阻

Volume resistance

10­­10~1015

冲击强度

Impact strength

50KJ/ m2

吸水性(23℃)

Water Absorption

4%

温度范围

Tpmperature range

40℃~130℃

摩擦系数

Friction factor

0.3

表面电阻

Surface resistance

1010~1012Ω

阻燃性

Flame resistance

HB(UL94)


拖链的选用原则

◆   内高:选择内置电缆﹑油管﹑气管﹑水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高.如果重叠按重叠后实际高度作为参考高度.

◆   内宽:选择较粗的一些电缆﹑油管﹑气管﹑水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间.

◆   弯曲半径:选择内置电缆﹑油管﹑气管﹑水管等中最大的弯曲半径作为对考值,并留有10%以上的空间.


拖链内置电缆﹑油管﹑水管﹑气管的放置原则

◆   应该留有15%的剩余空间,让内置电缆﹑油管等可以自由活动,在半径方向上对拖链不产生拉力.

◆   直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开.

◆   在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆﹑气管﹑油管等较多的时候建议使用分隔片.


电缆拖链的安装

◆   使用适当的平头螺丝刀,垂直插入盖板两端的开启孔,打开盖板,将电缆﹑油管等按照我们提供的放置原则放入拖链,然后盖上盖板,此外,电线的固定端和活动端均应去张力装置加以固定.

◆   在长距离滑动使用时,建议使用导向槽. 导向槽的使用和安装请咨询我公司的专业人员.
